Centro de Taladrado y Roscado CNC, ZF-T10
Centro de Taladrado y Roscado CNC, ZF-T10
Exhibición de Muestras

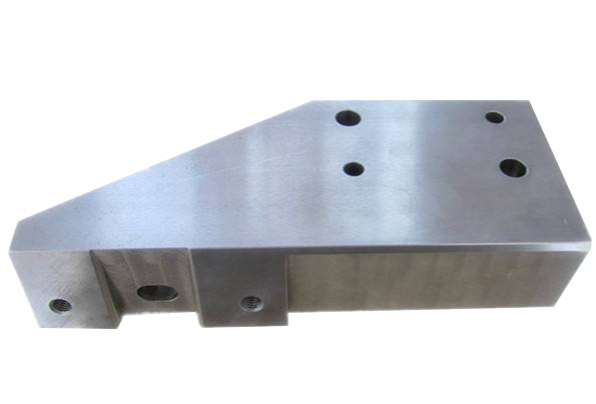

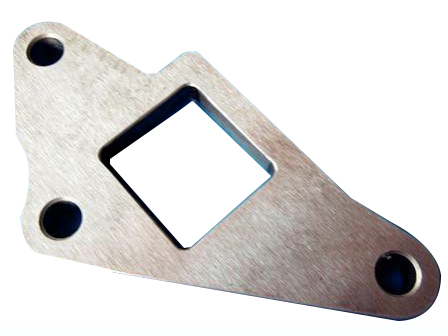

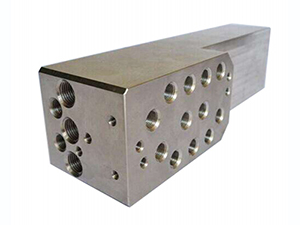

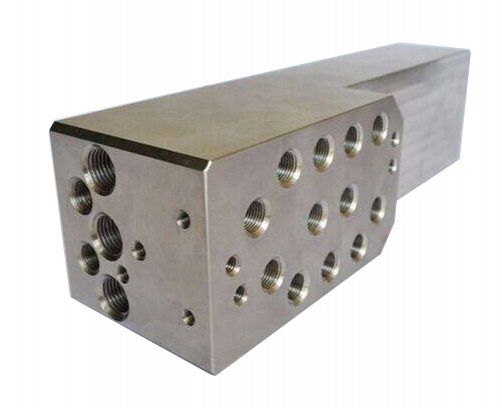

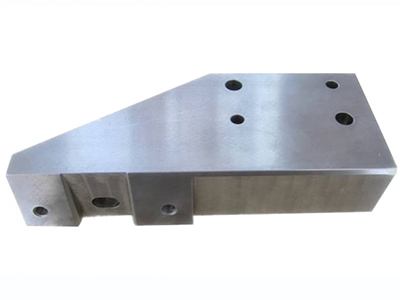

  • Piezas de precisión Piezas de precisión
  • Piezas de precisión Piezas de precisión

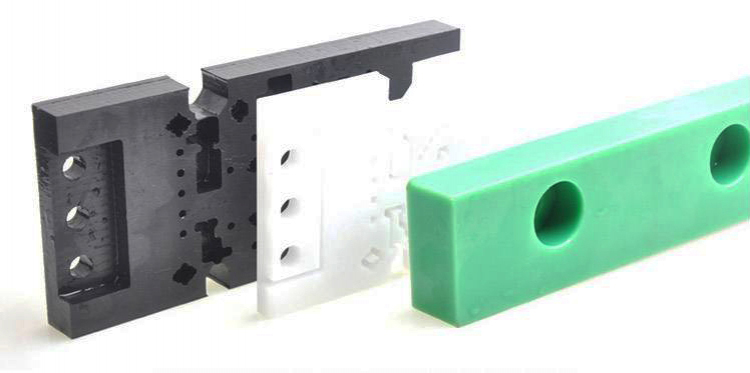

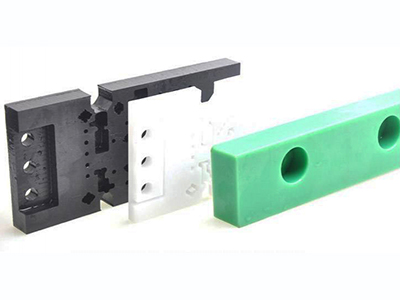

  • Perfiles de PlásticoPerfiles de Plástico
  • Perfiles de PlásticoPerfiles de Plástico

El Centro de Taladrado y Roscado CNC ZF-T10 es utilizado para elaborar piezas pequeñas de precisión. Es una máquina ideal para elaboraciones de relojes, joyas y lentes/anteojos. La superficie de mesa de trabajo mide 1000mm×400mm y su precisión de posicionamiento es ± 0.005/300.

Parámetros
Modelo ZF-T10
Recorrido longitudinal eje X (mm) 1000
Recorrido transversal eje Y (mm) 400
Recorrido vertical eje Z (mm) 300/400/600
Distancia de nariz de husillo a mesa del centro (mm) 150-450
Distancia de husillo a columna(mm) 425
Superfice de mesa de trabajo (mm) 1000×400
Carga máxima admisibles sobre mesa (kg) 600
Ranuras en T(Número de ranuras en T - amplitud×Intervalo)(mm) 3-18×125
Avances rápidos X/Y/Z (mm/min) 60/60/60
Velocidad de corte Triaxial(mm/min) 1-2400
Velocidad de rotación de husillo(r.p.m) 20000
Velocidad de husillo (no-rotado) (r.p.m) 15000/20000/24000
Cono del eje portafresas BT-30
Caballo de potencia de husillo (kw) 5.5
Precisión de posicionamiento (mm) ±0.005/300
Precisión de repetición (mm) ±0.003
Presión atmosférica(bar) 5
Requerimiento de voltaje(kVA) 20
Peso de máquina (kg) 5500
Dimensiones de máquina (mm) 2150×2900×2850
Característica
  • La columna ha hecho con hierro fundido de Meehanite que asegura una absorción de impactos potente y una excelente resistencia a la abrasión.
  • La columna se caracteriza por su altitud aumentada para reservar espacio para instalación del cuarto y quinto ejes.
  • Un husillo con respuesta rápida puede mejorar el rendimiento de roscado y taladrado.
  • El husillo y la guía lineal tienen una cubierta de protección, así puede prolongar la vida útil del centro de mecanizado.

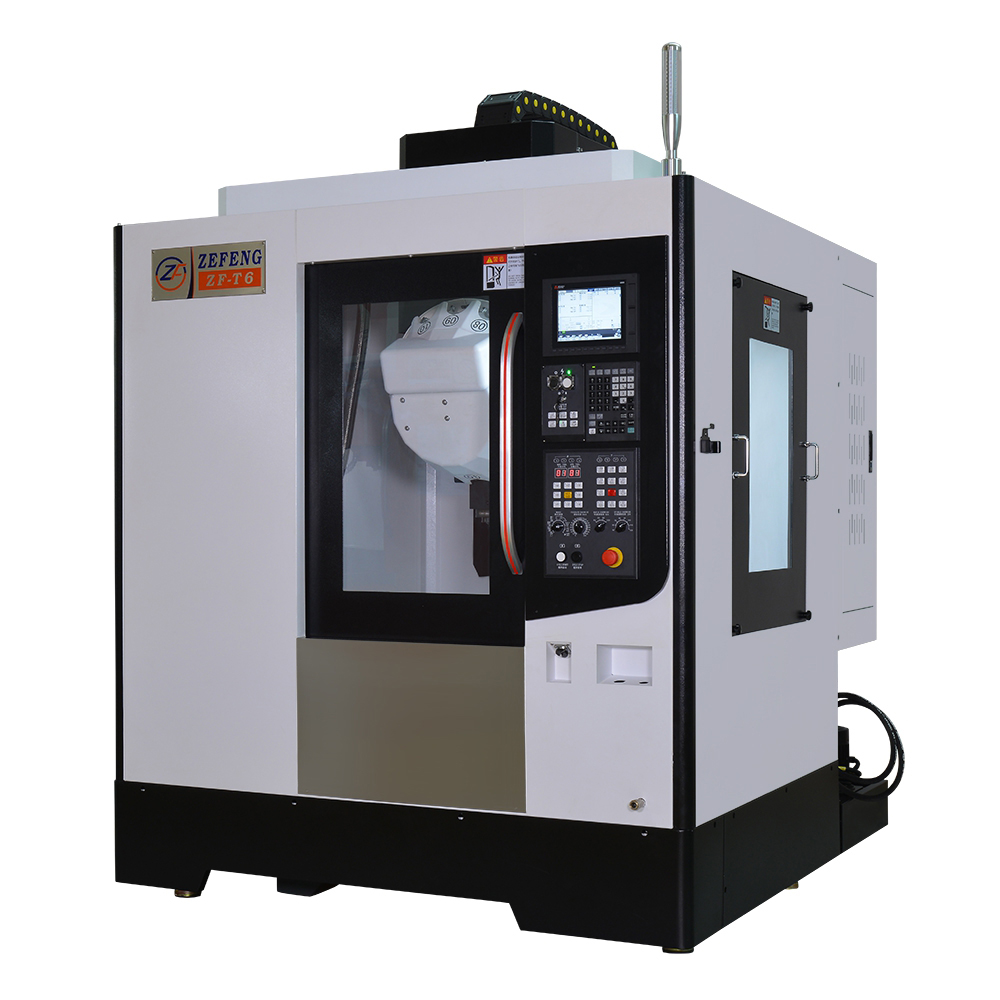

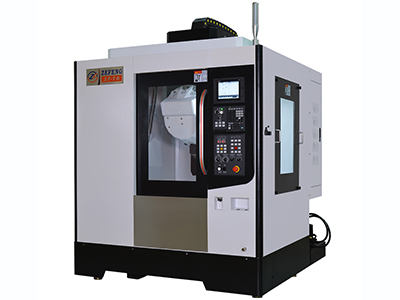

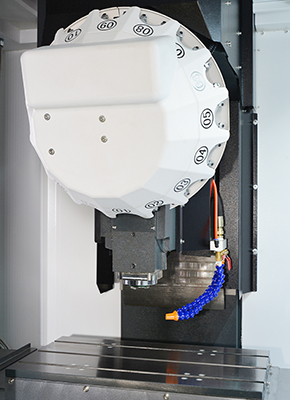

Centro de Taladrado y Roscado CNC, ZF-T6
